G-Dash

AIM G-Dash
AIM G-Dash
AIM G-Dash
AIM G-Dash
AIM G-Dash
AIM G-Dash
AIM G-Dash
AIM G-Dash
Abmasse AIM G-Dash
Abmasse AIM G-Dash

G-Dash hat ein beleuchtetes Grafikdisplay (140 x 67 mm), welches Ihnen die Anzeige von Motordrehzahl, Geschwindigkeit, Rundenzeiten, Gang, Temperaturen und Drücken ermöglicht. Die zuschaltbare weiße Hintergrundbeleuchtung ist über die Tasten dimmbar. Neben den 4 Standardseiten kann über die Tasten auf 9 weiteren, individuell konfigurierbaren Seiten navigiert werden.

Das in einem Aluminiumgehäuse (119 x 82 x 20 mm) gelieferte Display AiM G-Dash kann mit evo4 über einen 5-poligen Binder Stecker verbunden werden.

In dem sogenannten Data Recall bekommen Sie detaillierte Informationen zu jeder Runde mit der höchsten/niedrigsten Geschwindigkeit und Drehzahl sowie ein Histogramm wo sie die Konstanz der einzelnen Runden sehen.

Am G-Dash befinden sich vier RGB Alarm- sowie fünf RGB Schaltlampen. Diese können über RaceStudio2 konfiguriert werden.




Logo CAN-Bus Technologie
CAN-Bus Technologie

Besonderheiten G Dash

  • Vier frei konfigurierbare RGB Alarmlampen
  • Sechs frei konfigurierbare RGB Schaltlampen
  • Displaybeleuchtung weiß
  • Grafikdisplay
  • Acht frei konfigurierbare Displayseiten






Anschlussbeispiel G-Dash

Anschlussbeispiel AIM G Dash

Technische Daten G-Dash

G-Dash
Anschlüsse 1x Binder Stecker 711, 5-pin - m
Abmasse 119 x 82 x 20 mm
140 x 67 mm Display
Kabellänge 150 cm
Gehäuse Aluminium, eloxiert
Gewicht 350 gr

Die Funktionen des G-Dash

Funktionen AIM G Dash
1 6 RGB Schaltlampen, gangselektiv einzeln und in 7 verschiedenen Farben frei konfigurierbar 2 4 RGB Warnlampen, einzeln in 7 verschiedenen Farben frei konfigurierbar, mit Ausgabe einer Meldung in Klartext 3 Analoge Drehzahlanzeige, frei konfigurierbar
4 Rundenzeit, Zwischenzeit, Vorausbrechnung, +/- schnellste Runde 5 Digitale Drehzahlanzeige 6 Rundenanzahl
7 Anzeige von zwei Analogkanälen 8 4 Aluminium Drucktatser mit verschiedenen Funktionen

Kompatibilität G-Dash

AIM Data Hub AIM evo4
Data Hub evo4

RGB Lampen AiM G-Dash
RGB Lampen AiM G-Dash
RGB Lampen

Das G-Dash verfügt über vier Alarm- und sechs Schaltlampen. Die Alarmlampen können jeweils mit min- und max-Werten sowie mit einer der sieben verfügbaren RGB Farben belegt werden.

Die sechs Schaltlampen können einzeln und für jeden Gang bestimmt werden. Ob diese beim erreichen der nächsten Warnstufe weiter leuchten oder jeweils ausgehen, kann selbst bestimmt werden.

Der Konfiguration der Lampen sind somit keine Grenzen gesetzt, man sollte nur bedenken, dass der Fahrer mit den ganzen Warnungen noch zurecht kommen sollte.




Metalltaster am AiM G-Dash

Bedienung über Metalltaster

Die vier Metalltaster am G-Dash ermöglichen auch mit Handschuhen eine einfache Bedienung des Displays.




bis zu vier Messwerte auf einer Seite Jeder Analogkanal kann auf dem G-Dash angezeigt werden
Ein angezeigter Analogkanal auf dem AiM G-Dash Zwei angezeigte Analogkanäle auf dem AiM G-Dash
Drei angezeigte Analogkanäle auf dem AiM G-Dash Vier angezeigte Analogkanäle auf dem AiM G-Dash
Bis zu acht eigene Displayseiten

Mit dem G-Dash Display von AiM haben Sie die Möglichkeit, sich bis zu vier Messwerte auf bis zu acht Displayseiten anzeigen zu lassen.


Je mehr auf dem Display angezeigt wird, desto kleiner sind die Werte auf dem Display. Die Konfiguration der Anzeige mit den Messwerten kann auch bequem über den PC vorgenommen werden.


Über die Software RaceStudio 2 können dann die angezeigten Kurznamen auf dem G-Dash beliebig angepasst werden.





Das Sprachtalent

AiM G-Dash Sprachen

Das AiM G-Dash Menü kann in sieben verschiedenen Sprachen eingestellt werden. Folgende Sprachen stehen zur Auswahl: Deutsch, Italienisch, Spanisch, Englisch, Japanisch, Holländisch und Französisch.

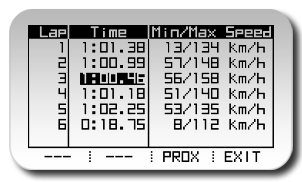

Kurzer Datencheck auf dem Display

AiM G-Dash Data Recall AiM G-Dash Data Recall
AiM G-Dash Data Recall AiM G-Dash Data Recall


Über den Data Recall können die wichtigsten Informationen schon vor dem herunterladen der Daten überprüft werden. Somit können z.B. die einzelnen Rundenzeiten mit jeweils den min/max Geschwindigkeiten verglichen werden.



Konfiguration von G-Dash über RaceStudio2

Mit der Software RaceStudio2 können z.B. die Schaltlampen für jeden Gang und in jeder RGB Farbe einzeln festgelegt werden. Ob die LEDs beim erreichen der nächsten Warnstufe ausgehen oder anbleiben, bleibt dem Benutzer selbst überlassen. Ob Warnungen oder Hinweise in Verbindung mit einer LED angezeigt werden und ob diese bis zu einer bestimmten Bedingung angezeigt bleiben, kann ebenfalls gewählt werden. Die acht frei konfigurierbaren Displayseiten können bequem per PC festgelegt werden.

Konfiguration AiM G-Dash RaceStudio2 Konfiguration AiM G-Dash RaceStudio2 Konfiguration AiM G-Dash RaceStudio2
Konfiguration der Schaltlampen Einstellen der Messwerte im Display Warnungen und Hinweise festlegen
